Alegerea corectă a cablurilor electrice este o decizie crucială pentru siguranța oricărei locuințe sau clădiri. Într-o construcție nouă sau o renovare, tipul de cablu utilizat poate face diferența între o instalație fiabilă, pe termen lung, și una predispusă la incidente. Multe incendii sau avarii pornesc de la instalații electrice subdimensionate sau de la cabluri nepotrivite mediului de utilizare. Potrivit specialiștilor în domeniu (electricieni și ingineri), utilizarea unor cabluri de calitate superioară, precum cablurile de cupru cu armătură, reduce semnificativ riscurile de supraîncălzire, scurtcircuit sau deteriorare mecanică. În acest context, categoria cablurilor CYABY-F – cunoscute ca cabluri de cupru armate – reprezintă o opțiune tot mai des recomandată atât de către electricieni, cât și de specialiștii care proiectează instalații electrice sigure.
Ce este un cablu CYABY-F?

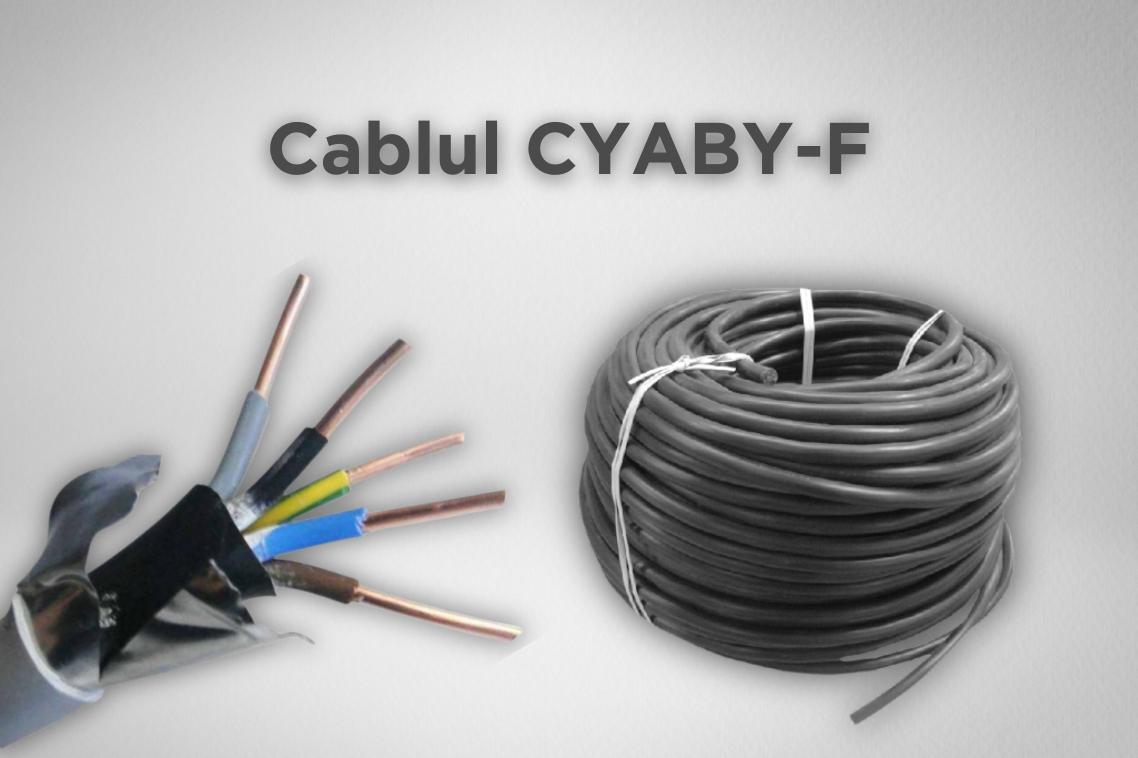

Cablul CYABY-F este un tip de cablu electric de putere, rigid, cu conductori din cupru și izolație din PVC, prevăzut cu o armătură metalică din benzi de oțel sub mantaua exterioară. Cu alte cuvinte, este un cablu de cupru armat conceput pentru a rezista în condiții dure de instalare. Denumirea CYABY-F provine din codificarea constructivă a cablului: indică prezența conductoarelor de cupru (C), izolație și manta de PVC (Y), armătură (A) realizată de obicei cu benzi de oțel (B), iar „F” semnalează formatul cablului pentru utilizare fixă în rețele de joasă tensiune (0,6/1 kV). Practic, un cablu CYABY-F are straturi succesive – conductorul metalic, izolația individuală a fiecărui conductor, apoi o învelișură comună din PVC, armătura din oțel și mantaua exterioară din PVC – toate acestea lucrând împreună pentru a oferi o conductivitate excelentă și o protecție mecanică sporită. Armătura are rolul de a proteja cablul de tăiere, lovire sau strivire, în timp ce cuprul asigură o transmisie eficientă a energiei electrice. De asemenea, mantaua de PVC conferă rezistență la umezeală și la factori chimici, astfel că acest tip de cablu este potrivit și pentru medii umede sau ușor corozive. Mai multe detalii tehnice pot fi consultate aici, într-un catalog de specialitate dedicat cablurilor CYABY-F, unde sunt listate diferite variante și specificațiile lor.
Domenii de utilizare pentru cablurile armate CYABY-F
Cablurile din categoria CYABY-F se folosesc cu precădere în aplicații unde este necesară o protecție suplimentară împotriva factorilor externi. Datorită armăturii robuste, aceste cabluri pot fi instalate în condiții în care altele ar fi vulnerabile. Iată câteva domenii și situații unde cablurile CYABY-F sunt adesea preferate:
- Instalații electrice subterane – Cablurile CYABY-F pot fi îngropate direct în pământ sau montate în canale subterane, deoarece armătura le protejează de presiunea solului, lovituri cu uneltele în timpul săpăturilor și de eventuale rozătoare care ar putea roade izolația. În comparație cu un cablu nearmat, un cablu cupru armat va rezista mult mai bine la lucrările de terasament și la condițiile de umiditate din subteran.
- Spații industriale și comerciale – În hale de producție, fabrici sau ateliere, cablurile pot fi expuse la trafic intens (de exemplu, vehicule industriale care trec peste ele), vibrații, temperaturi variate și substanțe chimice. Un cablu CYABY-F, prin construcția sa robustă, poate face față acestor solicitări mecanice și termice, asigurând alimentarea echipamentelor fără întreruperi. De asemenea, în zonele industriale există riscul impactului accidental cu utilaje; armătura din oțel a cablului absoarbe o bună parte din șocul mecanic, prevenind afectarea conductorilor interni.
Pe scurt, oriunde se dorește o combinație de fiabilitate electrică și rezistență fizică, cablurile CYABY-F reprezintă o soluție potrivită. Ele sunt apreciate de electricieni tocmai pentru că reduc necesitatea intervențiilor ulterioare – un cablu mai bine protejat va necesita mai puțină mentenanță și va avea o durată de viață mai mare în exploatare.
Avantajele folosirii cablurilor de cupru armate (CYABY-F)
Utilizarea cablurilor din cupru armate vine cu o serie de avantaje importante în comparație cu alte tipuri de cabluri electrice:
- Siguranță sporită și durabilitate: Datorită armăturii din oțel, cablurile CYABY-F oferă protecție superioară la agresiuni mecanice. Acest lucru înseamnă un risc mai mic de tăiere accidentală a cablului sau de pătrundere a unor obiecte ascuțite până la conductori. În scenariul în care cineva dă o gaură în perete sau lovește cablul, armătura acționează ca un scut. Dacă armătura este conectată la împământare, ea va prelua eventualul contact cu faza, declanșând protecțiile (siguranțe, întreruptoare) și evitând electrocutarea sau incendiul. Practic, cablul armat „anunță” problema prin întreruperea circuitului, înainte ca aceasta să devină critică.
- Performanță electrică mai bună: Conductoarele de cupru asigură o conductivitate electrică mai ridicată decât echivalentele lor din aluminiu. Asta înseamnă că, pentru aceeași secțiune, un cablu de cupru se încălzește mai puțin la trecerea curentului și are pierderi mai mici. În plus, conexiunile electrice la capetele cablurilor de cupru sunt mai fiabile în timp – cuprul nu se dilată și nu se contractă la fel de mult ca aluminiul la variații de temperatură și nu corodează la fel de ușor. Prin urmare, folosirea unui cablu cupru CYABY-F oferă o stabilitate mai mare a instalației pe termen lung și reduce riscul de întrerupere a alimentării din cauza contactelor slăbite.
- Rezistență la factori de mediu: Mantaua de PVC, împreună cu armătura, face cablul rezistent la umezeală, praf și anumite substanțe chimice. Acest avantaj devine evident în medii precum subsolurile umede, exteriorul clădirilor sau incinte unde pot exista vapori chimici. Un cablu nearmat și neetanș s-ar degrada mult mai repede într-un asemenea mediu, pe când un cablu CYABY-F rămâne protejat. De asemenea, razele UV și fluctuațiile de temperatură au un efect mai redus asupra acestor cabluri datorită construcției lor robuste.
- Conformitate cu standardele și versatilitate: Cablurile CYABY-F sunt fabricate respectând normele pentru instalații de joasă tensiune (de ex. 0,6/1kV), ceea ce înseamnă că ele pot fi folosite legal și în siguranță într-o varietate de proiecte, de la clădiri rezidențiale la infrastructuri publice. Fiind disponibile într-o gamă largă de dimensiuni și configurații, aceste cabluri oferă soluții atât pentru circuite mici, cât și pentru alimentări principale. Conform unui furnizor de top în domeniul electric, varietatea de cabluri de cupru armate de pe piață le permite specialiștilor să aleagă exact modelul potrivit aplicației vizate, fără a face compromisuri pe partea de siguranță sau eficiență.
Cum se alege corect un cablu CYABY-F – număr de conductoare și secțiunea acestora
Un pas esențial în selectarea cablului potrivit este determinarea numărului de conductoare (fire interne) și a secțiunii fiecărui conductor. Cablurile CYABY-F vin în variante cu 1, 2, 3, 4, 5 sau chiar 7 conductoare, fiecare versiune fiind adecvată anumitor tipuri de circuite. De asemenea, secțiunea fiecărui conductor trebuie aleasă în funcție de curentul electric care va trece prin cablu și de lungimea traseului.
Numărul de conductoare se alege în funcție de configurația circuitului electric:
- Pentru un circuit monofazat simplu (de exemplu alimentarea unui singur consumator la priză sau a unui corp de iluminat) se poate folosi un cablu cu 2 conductoare (fază și neutru) dacă împământarea se face separat pe conductă metalică sau nu este necesară, ori mai des un cablu cu 3 conductoare (fază, neutru și conductor de protecție/împământare) pentru circuite monofazate standard.
- Pentru circuitele trifazate, există opțiuni de 4 conductoare (trei faze + neutru, fără conductor de protecție în același cablu) sau 5 conductoare (trei faze + neutru + împământare) care acoperă majoritatea configurațiilor întâlnite în alimentarea panourilor electrice, a motoarelor sau a echipamentelor industriale.
- Variantele cu 7 conductoare pot fi folosite în aplicații speciale, de exemplu pentru alimentarea mai multor circuite de control într-un singur manșon sau pentru sisteme de iluminat stradal unde se grupează mai multe linii în același cablu armat.
Secțiunea conductorului se referă la grosimea fiecărui fir de cupru din interiorul cablului, un factor direct legat de cât curent poate transporta în siguranță acel cablu. Alegerea secțiunii se face ținând cont de consumul echipamentelor alimentate și de distanța cablului:
- În instalațiile rezidențiale, de obicei se folosesc secțiuni de 1,5 mm² pentru circuitele de iluminat și 2,5 mm² pentru circuitele de prize, acestea fiind suficiente pentru curenții relativ mici (până la ~10 A pentru iluminat și 16-20 A pentru prize) și lungimi scurte ale circuitelor din casă. Un cablu CYABY-F 3×1,5 mm² sau 3×2,5 mm² ar putea fi ales, de exemplu, dacă se dorește protejarea suplimentară a unui circuit exterior de grădină sau a unui garaj, unde există risc mecanic mai mare decât în interior.
- Pentru consumatori mai puternici sau subcircuite principale, se trece la secțiuni mai mari: 4 mm² sau 6 mm² sunt folosite la aparate precum cuptoare electrice, aer condiționat, boilere sau pentru circuite de prize speciale (de exemplu, în bucătărie sau pentru mașini de spălat). Aceste secțiuni suportă curenți de 25-40 A și pot deservi și distanțe ceva mai mari fără pierderi semnificative. Un cablu CYABY-F 5×6 mm², de pildă, poate alimenta în siguranță un panou de apartament de la firida principală a clădirii, oferind atât cele trei faze, cât și nulul și pământarea, toate într-un singur mănunchi armat.
În concluzie, pentru a alege corect un cablu CYABY-F, trebuie să cunoaștem cerințele circuitului (monofazat sau trifazat, cu sau fără împământare, curentul maxim absorbit de consumatori) și să optăm pentru numărul de conductoare și secțiunea care satisfac aceste cerințe cu un factor de siguranță. Un site de specialitate oferă adesea tabele de selecție sau calculatoare pentru dimensionarea cablurilor, instrumente utile care pot ghida alegerea, însă recomandarea principală este consultarea unui specialist atunci când nu suntem siguri.
